Ostja juhend selle kohta, mille eest te maksate

Sillutishallitushinnad on tarnijate lõikes väga erinevad. Sama sillutuskivi suuruse hinnapakkumine võib ulatuda alla 1000 dollari kuni üle 5000 dollarini. Uued ostjad valivad sageli madalaima hinna, kuid avastavad, et vorm kulub kolme kuuga või toodab plokke, mis ei vasta spetsifikatsioonidele. Kogenud ostjad mõistavad, et hind peegeldab materjale, töötlemist, kuumtöötlust ja kvaliteedikontrolli.

See juhend selgitab tegureid, mis määravad sillutusvormide hinnad, ja pakub tööstusharu standardseid kulude võrdlusaluseid. Teave põhinebUNIKTootmiskogemus Quanzhous alates 2010. aastast ja üle 15-aastane eksport 28 riiki.

Miks laoturivormide hinnad nii palju erinevad?

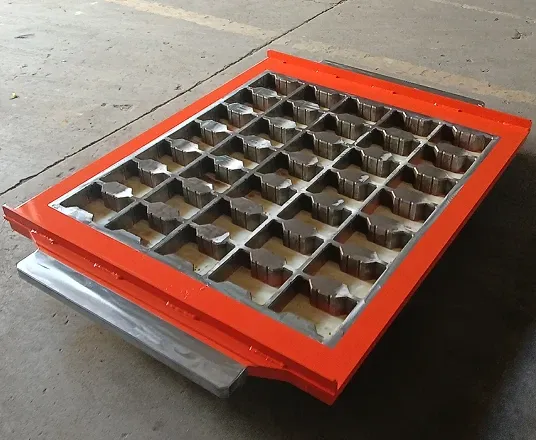

Sillutusvormi hinna määravad neli peamist kulutegurit: terase klass, kuumtöötlus, töötlemise täpsus ja õõnsuste arv. Iga tegur mõjutab otseselt nii alghinda kui ka vormi kasutusiga.

Kulujuht	Madala hinnaga valik	Standardne tööstuslik valik	Premium valik
Terase klass	40Cr või Q235	42CrMo	Cr12MoV / 9CrSi tööriistateras
Kuumtöötlus	Puudub või lihtne kustutamine	Karburiseerimine (HRC58-62)	Karburiseeriv + sügavkrüogeenne
Mehaaniline töötlemine	Tavaline freesimine	CNC töötlemine (Ra 1,6)	CNC + traat lõigatud (Ra 0,8)
Õõnsuse viimistlus	Töödeldud kujul (Ra 6,3+)	Poleeritud (Ra 1,6)	Peegelviimistlus (Ra 0,4)
Eeldatav eluiga	25 000 – 35 000 tsüklit	80 000 – 100 000 tsüklit	120 000+ tsüklit

Madalaimat hinda pakkuvad tarnijad kasutavad tavaliselt odavat terast, jätavad korraliku kuumtöötluse vahele ja aktsepteerivad töötlemata töötlemisviimistlust. Vorm töötab lühikest aega, kuid ebaõnnestub kiiresti. Standardseid tööstuslikke hindu pakkuvad tarnijad kasutavad sobivaid materjale ja protsesse, mis tagavad prognoositava eluea. Esmaklassilised valikud lisavad sügavkrüogeenset töötlust ja peegelviimistlust, et tagada maksimaalne vastupidavus suure kulumisvõimega rakendustes.

1. tegur: terase klass – hallituse hinna alus

Terase klass moodustab ligikaudu 30-40% vormi kogumaksumusest.

40Cr või Q235 – need on üldotstarbelised konstruktsiooniterased. Need on odavad ja laialdaselt kättesaadavad. Kuid neil puudub betooni laoturite tootmiseks vajalik kõvadus ja kulumiskindlus. 40Cr-st valmistatud vorm kestab tavaliselt 25 000–35 000 tsüklit, enne kui õõnsuse mõõtmed langevad tolerantsist välja.

42CrMo – see on hea karastavusega kroom-molübdeeni legeerteras. See on keskmise mahuga sillutuskivide tootmise tööstusstandard. Nõuetekohase kuumtöötlusega 42CrMo vorm kestab 80 000-100 000 tsüklit. Materjali maksumus on ligikaudu 40-50% kõrgem kui 40Cr.

Cr12MoV või 9CrSi – need on kõrge süsinikusisaldusega kõrge kroomisisaldusega tööriistaterased, mis on loodud äärmise kulumiskindluse tagamiseks. Neid kasutatakse suuremahuliste või abrasiivsete betoonisegude tootmiseks. Materjali maksumus on 100-150% kõrgem kui 42CrMo, kuid eluiga ulatub 120 000+ tsüklini.

UNIK kasutab Cr12MoV ja 9CrSi tavaliste sillutusvormide jaoks, 42CrMo on saadaval väiksema mahuga rakenduste jaoks.

2. tegur: kuumtöötlus – erinevus 30 000 ja 100 000 tsükli vahel

Kuumtöötlus on odavvormide puhul kõige sagedamini vahele jäetud või halvasti teostatud protsess. Kui see on korralikult tehtud, moodustab see ligikaudu 15–25% hallituse kogumaksumusest.

Kuumtöötlus puudub – vorm on töödeldud lõõmutatud terasest ja tarnitakse. Pinna kõvadus on ligikaudu HRC20-25. Õõnsuse servad ümarduvad nädalate jooksul.

Lihtne kustutamine – vormi kuumutatakse ja kustutatakse õlis või vees. Kogu osa muutub kõvaks, kuid rabedaks. Pinna kõvadus ulatub HRC50-55-ni, kuid vorm praguneb vibratsiooni mõjul. See protsess maksab vähe, kuid annab kehvad tulemused.

Karburiseerimine – vormi kuumutatakse süsinikurikkas keskkonnas, võimaldades süsinikul difundeeruda pinnakihti (sügavus 1,3-1,5 mm). Pind muutub kõvaks (HRC58-62), samas kui südamik jääb sitkeks (HRC35-40). See on kvaliteetsete vormide tööstusstandard.

Karburiseerimine + sügavkrüogeenne töötlus – Pärast karburiseerimist jahutatakse vorm vedela lämmastiku abil temperatuurini -196°C. See muudab säilinud austeniidi martensiidiks, suurendades kõvadust ja kulumiskindlust. Kasutusiga pikeneb 30% või rohkem.

UNIK rakendab standardina kõikidele laoturivormidele karburiseerivat kuumtöötlust, lisavarustusena on saadaval sügavkrüogeenne töötlemine.

3. tegur: töötlemise täpsus – pinnaviimistlus ja tolerants

Masintöötlemine moodustab sõltuvalt keerukusest ligikaudu 25-35% vormi kogumaksumusest.

Tavaline freesimine – õõnsust töödeldakse tavaliste freesimisseadmetega. Pinnaviimistlus on Ra 6,3 või karedam. Mõõtmete tolerants on ±0,5 mm või laiem. See sobib väikesemahuliseks tootmiseks, kus ploki välimus ei ole kriitiline.

CNC-mehaaniline töötlemine – arvutiga juhitavad freesimisseadmed toodavad ühtlaseid õõnsusi pinnaviimistlusega Ra 1,6 ja tolerantsiga ±0,3 mm. See on tööstusharu standard sillutuskivide tootmiseks.

CNC + traatlõigatud EDM – keeruliste blokeerivate sillutuskivide või rangete tolerantsinõuete jaoks tagab traadi elektrilahenduse töötlemine suurima täpsuse. Pinnaviimistlus võib ulatuda Ra 0,8-ni. Maksumus on 30-50% kõrgem kui tavaline CNC-töötlus.

UNIK kasutab kõigi sillutusvormide jaoks CNC-töötlust, mille pinnaviimistlus on Ra 1,6 ja mõõtmete tolerants on ±0,3 mm.

4. tegur: õõnsuste arv – õõnsuse hind vs koguhind

Mitme õõnsusegahallitusseenedmaksavad eelnevalt rohkem, kuid madalamad õõnsuse hind.

Õõnsused vormi kohta	Tavaline koguhind	Hind õõnsuse kohta
1 õõnsus	1200–1800 dollarit	1200–1800 dollarit
2 õõnsust	1800–2500 dollarit	900–1250 dollarit
3 õõnsust	2200–3200 dollarit	730–1070 dollarit
4 õõnsust	2800–4000 dollarit	700–1000 dollarit

Õõnsuse hind väheneb, kui õõnsuste arv suureneb, kuna välimine raam, kinnitusriistvara ja seadistusaeg on õõnsuste vahel jagatud. Suuremahulise tootmise jaoks pakuvad 3 või 4 õõnsusega vormid madalaima maksumuse ploki kohta.

Valdkonna standardsed hinnavahemikud (2025–2026)

Tuginedes UNIKi ekspordikogemusele 28 riiki, esindavad järgmised hinnavahemikud kvaliteetsete laoturivormide tööstusstandardeid, mis on valmistatud nõuetekohase terase, kuumtöötluse ja CNC-töötlusega.

Nendest vahemikest madalamad hinnad viitavad tavaliselt kahjustatud materjalidele või protsessidele. Nendest vahemikest kõrgemad hinnad võivad sisaldada esmaklassilisi funktsioone, nagu sügavkrüogeenne töötlemine või peegelviimistlus.

Alghinnast kõrgemad varjatud kulud

Ostuhind moodustab vaid osa sillutusvormi omamise kogumaksumusest.

Asendamise sagedus – 1000-dollarine vorm, mis kestab 30 000 tsüklit, tuleb kahes vahetuses vahetada iga 3–4 kuu tagant. 2000-dollarine vorm, mis kestab 90 000 tsüklit, vajab väljavahetamist kord aastas. Kallima hallituse korral on hallituse aastane maksumus madalam.

Seisakud – Iga vormi vahetus nõuab tootmise peatamist. Sagedasem asendamine tähendab rohkem kaotatud tootmistunde.

Jäätmeplokid – Kulunud vorm toodab spetsifikatsioonist väljas plokke, mida ei saa müüa. Hallitus, mis säilitab taluvuse kauem, tekitab vähem jäätmeid.

Masina kulumine – Pragunenud või moondunud vorm koormab ploki masinat, kiirendades vibratsioonikomponentide ja hüdrosüsteemide kulumist.

Saatmine ja logistika – Raskemate vormide saatmine maksab rohkem. Mitme õõnsusega vormid kaaluvad rohkem, kuid toodavad rohkem plokke tsükli kohta, mis võib kompenseerida saatmiskulud.

Kuidas saada täpne hinnapakkumine

Täpse hinnapakkumise saamiseks esitage oma vormitarnijale järgmine teave:

Sillutuskivi suurus – Pikkus, laius ja kõrgus millimeetrites või tollides

Sillutuskivi muster - Ristkülikukujuline, blokeeriv, lainetüüpi, kuusnurkne või kohandatud (esitage joonis või näidis)

Õõnsuste arv – Mitu sillutuskivi tsükli kohta

Masina mark ja mudel – Paigaldusliidese ühilduvuse tagamiseks

Päevane tootmiseesmärk – Soovitada sobivat terase klassi ja kuumtöötlust

Betoonisegu kirjeldus – Standardne, abrasiivne või taaskasutatud täitematerjale sisaldav

UNIK pakub hinnapakkumisi 24 tunni jooksul pärast täieliku teabe saamist.

Kokkuvõte: mida saate erinevate hinnapunktidega

UNIK-i standardsed sillutusvormid kuuluvad olenevalt suurusest ja õõnsuste arvust vahemikku 1500–3500 dollarit, valmistatud Cr12MoV või 9CrSi terasest koos karbureeriva kuumtöötluse, CNC-töötluse ja Ra 1.6 pinnaviimistlusega.
